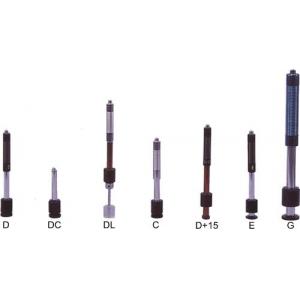

里氏硬度計沖擊裝置
產品簡介 Product introduction
l 沖擊裝置技術參數一覽
異型沖擊裝置 | DC（D）/DL | D+15 | C | G | E（需進口） |
沖擊能量
沖擊體質量 | 11mJ
5.5g/7.2g | 11mJ
7.8g | 2.7mJ
3.0g | 90mJ
20.0g | 11mJ
5.5g |
球頭硬度:
球頭直徑:
球頭材料: | 1600HV
3mm
碳化鎢 | 1600HV
3mm
碳化鎢 | 1600HV
3mm
碳化鎢 | 1600HV
5mm
碳化鎢 | 5000HV
3mm
金剛石 |
沖擊裝置直徑:
沖擊裝置長度:
沖擊裝置重量: | 20mm
86(147)/ 75mm
50g | 20mm
162mm
80g | 20mm
141mm
75g | 30mm
254mm
250g | 20mm
155mm
80g |
試件最大硬度 | 940HV | 940HV | 1000HV | 650HB | 1200HV |
試件表面平均粗糙度Ra: | 1.6μm | 1.6μm | 0.4μm | 6.3μm | 1.6μm |
試件最小重量:
可直接測量
需穩定支撐
需密實耦合 | 大于5kg
2～5kg
0.05～2kg | 大于5kg
2～5kg
0.05～2kg | 大于1.5kg
0.5～1.5kg
0.02～0.5kg | 大于15kg
5～15kg
0.5～5kg | 大于5kg
2～5kg
0.05～2kg |
試件最小厚度
密實耦合
硬化層最小深度 | 5mm
≥0.8mm | 5mm
≥0.8mm | 1mm
≥0.2mm | 10mm
≥1.2mm | 5mm
≥0.8mm |
球頭壓痕尺寸 |
硬度300HV時 | 壓痕直徑
壓痕深度 | 0.54mm
24μm | 0.54mm
24μm | 0.38mm
12μm | 1.03mm
53μm | 0.54mm
24μm |
硬度600HV時 | 壓痕直徑
壓痕深度 | 0.54mm
17μm | 0.54mm
17μm | 0.32mm
8μm | 0.90mm
41μm | 0.54mm
17μm |
硬度800HV時 | 壓痕直徑
壓痕深度 | 0.35mm
10μm | 0.35mm
10μm | 0.35mm
7μm | --
-- | 0.35mm
10μm |

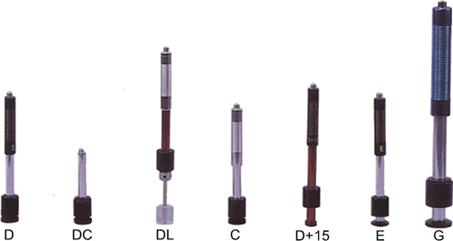

沖擊裝置適用范圍 | DC型測量孔或園柱筒內; DL型測量細長窄槽或孔 | D+15型測量溝槽或凹入的表面 | C型測量小輕薄部件及表面硬化層 | G型測量大厚重及表面較粗糙的鑄鍛件 | E型測量硬度極高材料 |
l 測試范圍表
材料 | 硬度制 | 沖擊裝置 |
D/DC | D+15 | C | G | E | DL |
Steel and cast steel
鋼和鑄鋼 | HRC | 17.9～68.5 | 19.3～67.9 | 20.0～69.5 |
| 22.4～70.7 | 20.6～68.2 |
HRB | 59.6～99.6 |
|
| 47.7～99.9 |
| 37.0～99.9 |
HRA | 59.1～85.8 |
|
|
| 61.7～88.0 |
|
HB | 127～651 | 80～638 | 80～683 | 90～646 | 83～663 | 81～646 |
HV | 83～976 | 80～937 | 80～996 |
| 84～1042 | 80～950 |
HS | 32.2～99.5 | 33.3～99.3 | 31.8～102.1 |
| 35.8～102.6 | 30.6～96.8 |
Steel鍛鋼 | HS | 32.2～99.5 |
|
|
|
|
|
CWT、ST
合金工具鋼 | HRC | 20.4～67.1 | 19.8～68.2 | 20.7～68.2 |
| 22.6～70.2 |
|
HV | 80～898 | 80～935 | 100～941 |
| 82～1009 |
|
Stainless steel
不銹鋼 | HRB | 46.5～101.7 |
|
|
|
|
|
HB | 85～655 |
|
|
|
|
|
HV | 85～802 |
|
|
|
|
|
GC. IRON
灰鑄鐵 | HRC |
|
|
|
|
|
|
HB | 93～334 |
|
| 92～326 |
|
|
HV |
|
|
|
|
|
|
NC、IRON
球墨鑄鐵 | HRC |
|
|
|
|
|
|
HB | 131～387 |
|
| 127～364 |
|
|
HV |
|
|
|
|
|
|
C．ALUM
鑄鋁合金 | HB | 19～164 |
| 23～210 | 32～168 |
|
|
HRB | 23.8～84.6 |
| 22.7～85.0 | 23.8～85.5 |
|
|
BRASS
銅鋅合金 | HB | 40～173 |
|
|
|
|
|
HRB | 13.5～95.3 |
|
|
|
|
|
BRONZE銅錫(鋁)合金 | HB | 60～290 |
|
|
|
|
|
COPPER純銅 | HB | 45～315 |
|
|
|
|
|

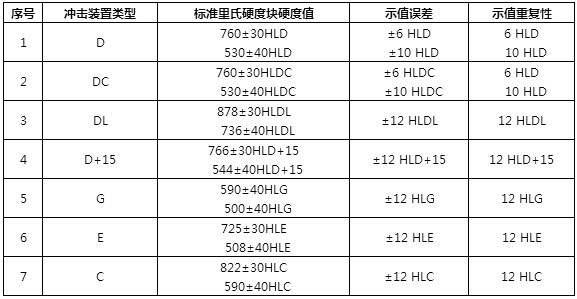

l 示值誤差和示值重復性表
l 適用材料表
鋼和鑄鋼、合金工具鋼、不銹鋼、灰鑄鐵、球墨鑄鐵、鑄鋁合金、銅鋅合金（黃銅）、銅錫、合金（青銅）、純銅、鍛鋼。
