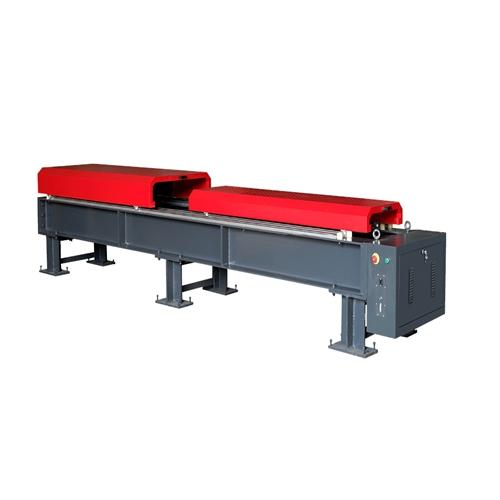

MJWL-20A型 微機控制臥式拉力試驗機
產品簡介 Product introduction
弘測公司研制的MJWL-20A型 微機控制臥式拉力試驗機，該試驗機采用框架結構，伺服電機帶動滾珠絲杠施加試驗力，計算機控制系統控制整個試驗過程，試驗數據由負荷傳感器精確測量，并傳輸至計算機，軟件系統實時顯示試驗力和位移，并能夠自動分析、處理及存儲試驗結果，打印機可直接打印所需的試驗報告。
本試驗機機架剛度強度高，變形小，滿足GB/T 8358-2006《鋼絲繩破斷拉伸試驗方法》的要求，試驗空間可調，方便不同長度試樣的試驗需求。采用自主研發并有閉環協調加載伺服控制系統，微機控制協調多級加載、連續加荷平穩、多級試驗力保持、自動保載、自動采集并儲存數據、繪制曲線，自動打印試驗報告，計算機適時控制試驗進程、顯示試驗力及試驗曲線、操作簡單可靠，便于操作。適用于建筑行業、建材行業、冶金行業、大專院校、質量檢測中心、商品檢測部門等試驗領域。
本機主要用于金屬、非金屬的拉伸試驗。適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。試驗操作和數據處理符合GB/T228.1-2010《室溫材料金屬拉伸試驗方法》的要求。
該產品結構合理，造型美觀大方，主機剛度大，在試驗過程中對地面沖擊小，具有軟硬件保護功能，安全可靠。
本機配有計算機、打印機、光電編碼器及通用試驗軟件，可以準確測定金屬材料的抗拉強度、屈服強度、規定非比例延伸強度、延伸率、彈性模量等力學性能。
試驗結果可以查詢和打印(力-位移，力-變形，應力-位移，應力-變形，力-時間，變形-時間)六種曲線及相關試驗數據，具有軟件自檢功能，能自診斷故障，詳見軟件說明。是工礦企業、科研單位、大專院校、工程質量監督站等部門的理想檢測設計。
 |
| 外 觀 示 意 圖 |
 |
| 試驗機出廠檢定過程 |
軟件概述 Software Overview
（1）軟件主界面
（2）試驗步驟編輯
（3）試驗數據版
（4）軟件分析設置
（5）通用試驗報告
技術指標 Technical indicators
1、最大負荷：20kN；
2、結構形式：單空間，絲杠連續可調；
3、驅動控制方式：微機控制伺服電機加載；
4、試驗類型：常溫拉伸等；
5、過載保護：105％過載保護(無變形、無機械損傷)；
6、整機噪聲：不超過70dB；
7、負荷示值準確度：優于示值的±1%；
8、負荷分辨率：500000碼，且全程分辨率不變；
9、力值測力范圍：2%～100%F?S（全程不分檔）；
10、負荷控制精度：優于示值的±1%；
11、應力控制精度：優于示值的±1% ；
12、位移示值準確度：優于示值的±1%；
13、位移分辨率：0.001mm；
14、位移控制精度（速度）：優于示值的±1% ；
15、試驗速度范圍：0.01-300mm/min滿負荷無極調速；
16、絲杠行程：4000mm；
17、拉伸空間：0-4000mm；
標準配置 Standard configuration
試驗機主機 | 臥式 | 1臺 |
高精度傳感器 | 中航電測 | 1只 |
伺服控制系統 | 弘測技術 | 1臺 |
軟件控制系統 | 含軟件、位移傳感器 | 1套 |
電器控制系統 | 弘測技術 | 1套 |
計算機 | 聯想商用品牌電腦 | 1臺 |
打印機 | 噴墨式打印機 | 1臺 |
圓試樣拉伸輔具 |
| 選配 |
扁試樣拉伸輔具 |
| 1套 |
壓縮輔具 |
| 選配 |
彎曲輔具 |
| 選配 |
說明書\合格證\裝箱單 | ----------- | 1套 |
∴ 可根據客戶要求，配相應輔具完成實驗。
